四川一企業需要一套露天環境使用的全自動移動伸縮噴漆房，根據企業提供的尺寸要求，公司的設計方案如下。

一、基本要求

1、 伸縮房伸縮可使用尺寸：L20000×W20000×H3500

2、 全電動折疊移動伸縮房用途：鋼結構噴漆

3、使用環境要求：室外使用。需要阻燃型布料。

全自動移動伸縮噴漆房

 二、伸縮房設備結構

伸縮式噴漆室主要由軌道、移動框架室體、房體密封布、電控箱組成. 各部分結構功能如下：

 2.1、軌道：采用優質軌道鋼作為伸縮移動軌道。

 2.2、移動框架室體：由移動龍門架裝置、移動房體支架、伸縮控制連桿室體密封布等組成。

 2.3、移動龍門架裝置是移動伸縮房的伸縮牽引支架，它包括了龍門架、伸縮移動動力裝置和限位器、伸縮警示燈 驅動電機、減速箱、動力分配軸、傳動鏈輪、傳動鏈條、主動輪及其傳動軸。

移動伸縮噴漆房

 2.4、移動房體支架：包括垂直框架、房頂框架、密封布壓板、內部斜撐、從動輪，是移動房體的主要鋼結構支架 度方向伸縮受力和PVC布的固定。***后一套支架為固定支架，固定在墻壁或地面。其余支架的垂直支架底座為被動 架和減少移動阻力。

2.5、伸縮控制：每側一套，每套分別有1.5KW電機減速機組成，通過電控箱同步行駛從而達到垂直平移的效果。

2.6、采用每平方米500克PVC布或帆布作為房體密封布。

2.7、電控系統：用于伸縮房室體的伸縮控制。

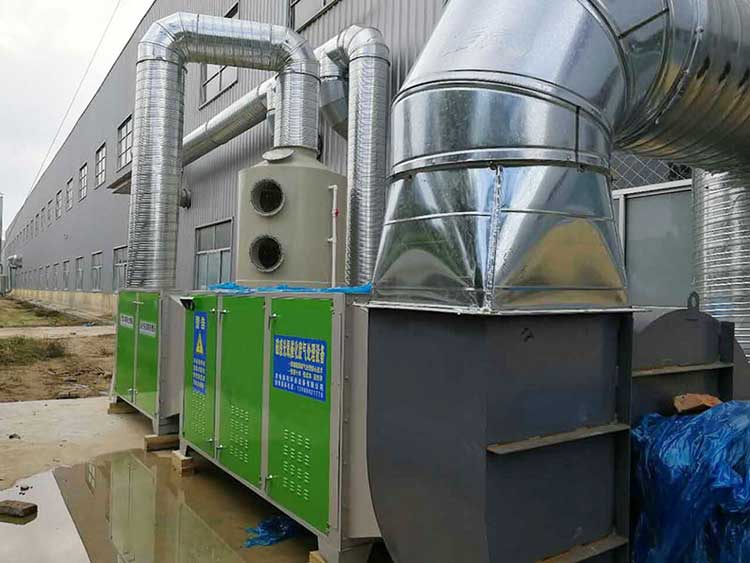

移動噴漆房環保處理設備

總結：移動伸縮噴漆房安裝調試完成之后，客戶配備了相應的環保設備，其中廢氣處理設備使用的活性炭吸附箱。達到了當?shù)氐沫h(huán)保標準。
